Przekładnikowy 1/3-fazowy 1/5A CT RS485 MODBUS RTU licznik energii elektrycznej
963.09
| Opinie | |
| Wysyłka w ciągu | 48 godzin |
| Cena przesyłki | 0 |
| Dostępność |
Mało
|
Zamówienie telefoniczne: 48 514864460
| Zostaw telefon |
Deklaracja zgodności
Instrukcja obsługi
Protokół Modbus
Charakterystyka:

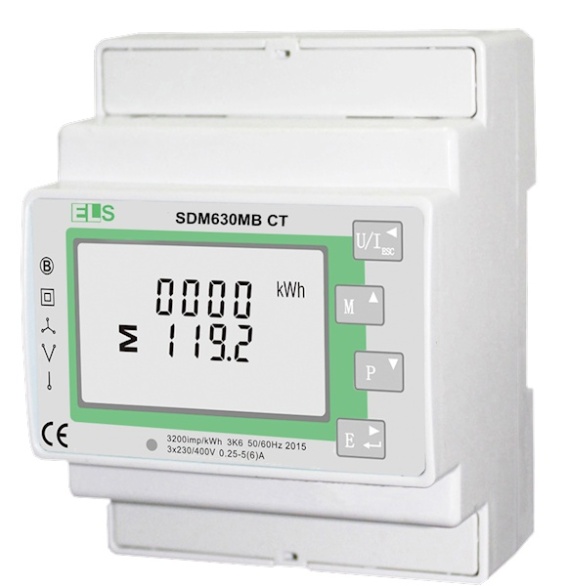

Model SDM630MB CT z podświetlanym wyświetlaczem LCD służy do pomiaru prądu przemiennego sieci jedno lub trójfazowej w układzie półpośrednim. Jest to wielofunkcyjny licznik - mierz napięcie [V], natężenie y [A], harmoniczne napięcie fazowe [V%THD], harmoniczne natężenie fazowe [I%THD], częstotliwość [Hz], współczynnik mocy [PF], chwilową moc czynną [kW], chwilową moc bierną [kVar], chwilową moc pozorną [kVA], pomiar całkowity kW, kVar, kVA, pobraną i oddaną energię czynną [kWh], pobraną i oddaną energię bierną [kVArh], całkowitą energię czynną [kWh] i całkowitą energię bierną [kVArh]. Za pomocą funkcji import (pobieranie) / eksport (oddawanie) można go używać do pomiaru dwukierunkowego energii odnawialnej. Licznik przeznaczony jest do współpracy z przekładnikami prądowymi o prądzie pierwotnym do 9999A i prądzie wtórnym 1/5A. Użytkownik ma możliwość ustawienia wartości przekładni, co pozwala na wskazania wartości rzeczywistej pobranej przez układ energii elektrycznej, a każda taka konfiguracja chroniona jest hasłem. Wyposażony jest w 2 wyjścia impulsowe oraz RS485 Modbus RTU.
| Napięcie znamionowe (Un) | 3x230/400V AC |
| Zakres pomiarowy napięcia | 80%~120% Un |
| Właściwości izolacyjne: | |
| - napięcie udarowe AC | 4kV / 1 min |
| - impulsowe napięcie udarowe | 6kV / impuls 1,2/50μS |
| Prąd bazowy (Ib) | 1/5A |
| Prąd pierwotny PT | 9999A |
| Prąd wtórny CT | 1/5A |
| Zakres prądu pracy | 0,4% Ib-Imax |
| Przeciążenie prądowe | 20Imax przez 0,01s |
| Częstotliwość znamionowa | 50/60Hz |
| Pobór własny | ≤ 2W/10VA na fazę |
| Wyjście impulsowe | konfigurowalne / 320imp/kWh |
| Maksymalny odczyt | 9999999,9kWh |
| Wilgotność podczas pracy | ≤ 90% |
| Wilgotność podczas magazynowania | ≤ 95% |
| Temperatura podczas pracy | -25°C - +55°C |
| Temperatura podczas magazynowania | -40°C - +70°C |
| Stopień ochrony | IP51 |
| Klasa izolacji licznika w obudowie | II |
| Środowisko elektromagnetyczne | E2 |
| Stopień zanieczyszczenia | 2 |
