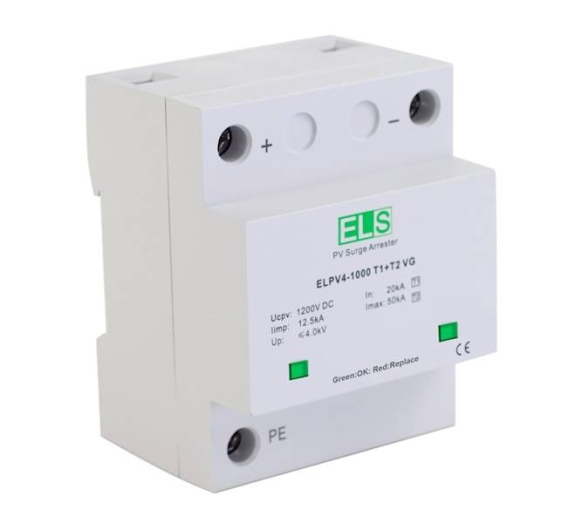

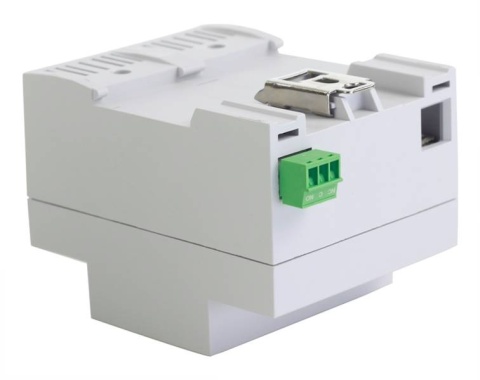

DC VG typ 1+2 (B+C) 4P 20/50kA 12,5kA 1000V ochronnik ogranicznik przeciwprzepięciowy
676.50
| Opinie | |
| Wysyłka w ciągu | 48 godzin |
| Cena przesyłki | 0 |
| Dostępność |
Mało
|
Zamówienie telefoniczne: 48 514864460
| Zostaw telefon |
Deklaracja zgodności
Karta katalogowa
Instrukcja obsługi
Charakterystyka:
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ochronnik typu 1+2 (klasa B+C) DC znajduje zastosowanie w systemach fotowoltaicznych.
Ochrona systemów fotowoltaicznych PV i instalacji solarnych przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).
| Znamionowy prąd wyładowczy 8/20µs (In) | 20kA |
| Maksymalny prąd wyładowczy (Imax) | 50kA |
| Udarowy prąd wyładowczy 10/350µs (Iimp) | 12,5kA |
| Napięciowy poziom ochrony (Up) | ≤4.0kV |
| Napięcie znamionowe DC (Unpv) | 1000V |
| Największe napięcie trwałej pracy DC (Ucpv) | 1200V |
| Czas zadziałania (TA) | ≤100ns |
| Dopuszczalna wilgotność (Rh) | ≤95% |
| Rezystancja izolacji (Risol) | >10³MΩ |
| Maksymalny dodatkowy bezpiecznik | 160A gL |
| Maksymalny prąd zwarciowy DC (Iscpv) | 1000A |
| Prąd upływu | brak |
| Przekrój przyłączanych przewodów | 4 ~ 35mm² |
| Materiał obudowy | PA6-V0 |
| Wskaźnik stanu wkładki | optyczny |
| Montaż | szyna TH35 |
| Zakres temperatur pracy (Tu) | -40°C ~ +80°C |
| Stopień ochrony | IP20 |
