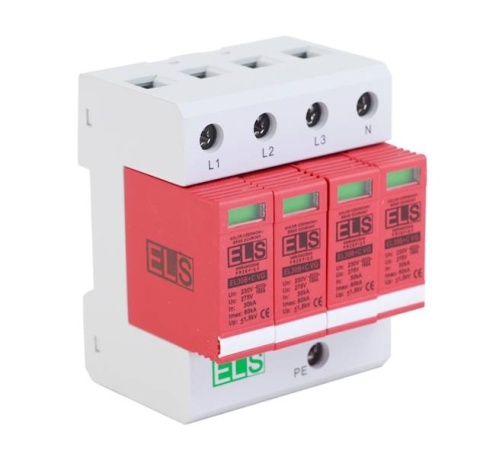

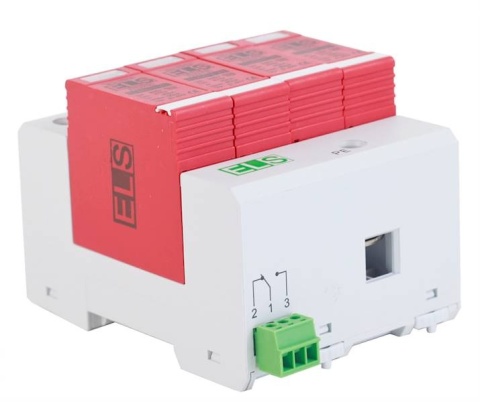

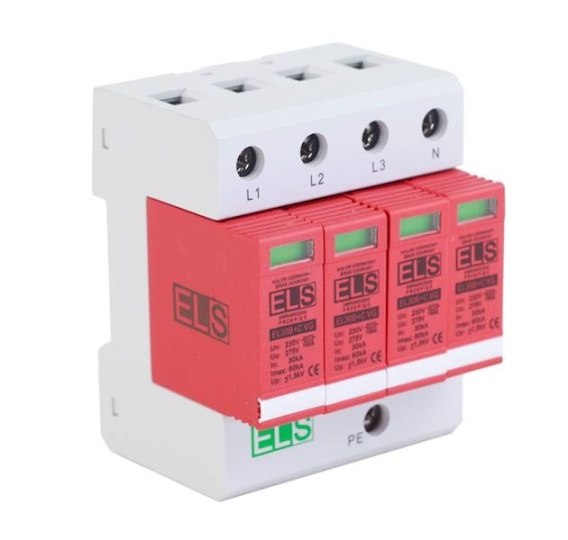

AC VG typ 1+2 (B+C) 4P 30/60kA 6,0kA ochronnik ogranicznik przeciwprzepięciowy

Deklaracja zgodności

Karta katalogowa

Instrukcja obsługi

Charakterystyka:

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ochronnik typu 1+2 (klasa B+C) znajduje zastosowanie w budownictwie mieszkaniowym.

Wykonany jest w technologii warystorowo-iskiernikowej. SPD typu kombinowanego, zawierający zarówno elementy ucinające napięcie, jak i elementy ograniczające napięcie. Ogranicznik chroni również instalację przed prądem następczym, który występuje po zaniku prądu piorunowego. Zaletą zastosowania ogranicznika kombinowanego jest brak prądu upływu.

Ochrona przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).
